ساخت خزانه های بانک-2
مقدمه :

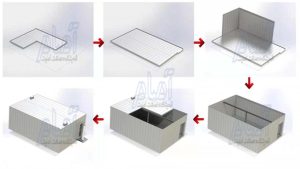

در قسمت اول در ارتباط با ساخت خزانه بانک به همراه عکس های مربوطه به این نکات اشاره شد: ارائه تعریف و تاریخچه خزانه بانک ها ساخت خزانه – انواع خزانه – انواع خزانه قابل مونتاژ ( ماژولار ) – دلایل استفاده از خزانه قابل مونتاژ (ماژولار) نسبت به خزانه ثابت – نمای خزانه قابل مونتاژ – مراحل ساخت یک خزانه قابل مونتاژ (ماژولار). در قسمت دوم الزامات ساخت خزانه – بتن – پانل های فولادی – تانگ بار (صفحه چند پهلو) – آبکاری و رنگ – تهویه هوا – نکات برقی- برق اضطراری مورد بررسی قرار خواهد گرفت .
الزامات ساخت خزانه :
- مواد سازنده بتن
- پانل های فولادی بتنی
- تجهیزات امنیتی
- سیستم برق و تهویه
- دریچه های اضطراری
- قفل و لولاها
- چهارچوب ها
- مقاوم در برابر سرقت
بتن:
بر خلاف بتن معمولی که در ساختمان سازی به کار می رود غلظت این بتن بسیار بالا می باشد لذا به راحتی ریخته نمی شود (اسلامب صفر) و سریع طی 12 ساعت خشک می شود بنابراین بعد از ریختن در شبکه های فولادی باید برای 3 ساعت تکان داده شود تا مواد آن به خوبی ته نشین و حفره های هوای آن از بین برو، قطر میلگردهای فولادی شبکه بندی شده نباید کمتر از 20 میلیمتر باشد.
پانل های فولادی:
عنصر اصلی در ساخت خزانه های قابل مونتاژ پانل ها (قاب های فولادی) می باشد، پانل ها محفظه ها و قالب هایی هستند که در درون آن شبکه ای از میله های فولادی و تانگ بار استفاده شده است. بتن به همراه ذرات فلزی به درون این پنل ها ریخته می شود و بعد از خشک شدن به صورت تخته هایی در می آیند که با اتصال آنها در کنار هم دیوارها، کف و سقف خزانه های قابل مونتاژ ساخته می شود، عرض پانل ها معمولا تا 90 سانتی متر و وزن آنها در حدود 30 پوند می باشد.
نکات مهم :
- در طراحی پانل یا دیوار در نظر بگیرید قطر آن بین 10 تا 30 سانتی متر باشد.
- برای استفاده از میلگرد قطر آن کمتر 20 میلیمتر نباشد و حداقل فضای بین میلگردها 75 میلیمتر باشد.
- بتن باید فشرده و به صورت یکپارچه ریخته شود.
- پانل ها باید بتوانند فشار 10000 PSI را تحمل کنند.
- میلگردها باید به صورت متقاطع چیده شود.
- از طراحی هرگونه راه آب، پنجره، هرگونه سوراخ در دیوارها، سقف و کف خزانه جدا خوداری شود.
- طبق استاندارد Ul 608 این پانل ها باید در همه جهات مورد رنگ آمیزی قرار گیرند.
جهت جلوگیری از نفوذ از طریق کف خزانه حداقل از بتن مسلح به ارتفاع 15 سانتی متر در کف و سقف ریخته شود و یا از پنل های قابل مونتاژ (ماژولار) با مقاومت بتن بیشتر از 10.000 PSI در کف و سقف استفاده کرد. این نکته را نیز باید در نظر گرفت که اتاق خزانه باید دارای نور و تهویه مناسب باشد.
تانگ بار (صفحه چند پهلو):

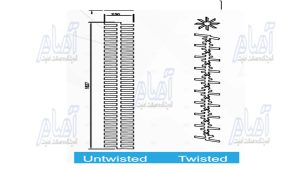

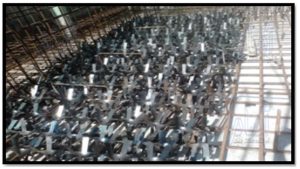

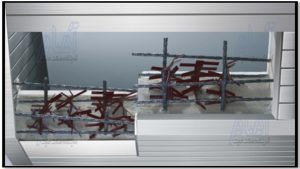

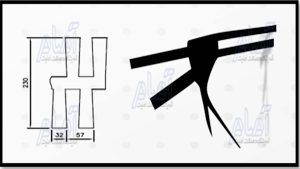

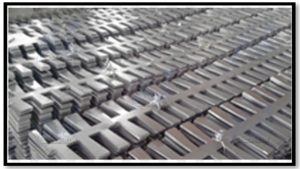

باتوجه به مهم بودن دیوارها، سقف و کف خزانه باید در ساخت آن به جز استفاده از میلگرد برای بالا بردن امنیت از تانگ بار نیز استفاده کرد، تانگ بارها از نوعی ورق فولادی ساخته شده اند که به شکل خاصی طراحی شده و به صورت پیچ خورده یا صاف در بین دیوار های بتنی مورد استفاده قرار می گیرد. در شکل زیر نمونه ای از آن را نشان می دهیم.

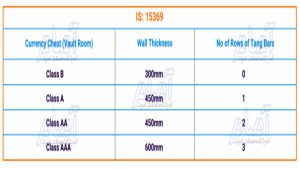

در جدول زیر نسبت به عرض دیوار تعداد ردیف به کارگرفته شده تانگ بار آمده است.
وقتی از تانگ بارها در ساخت خزانه استفاده می کنیم می توانیم بگوییم مقاومت دیوار، کف، سقف را در مقابله با ابزار های تخریب مانند: لنس بار، مته های مخصوص، انفجار و …… افزایش می دهیم و مدت زمان نفوذ را به شدت بالا می بریم.
آبکاری و رنگ:
جهت جلوگیری از زنگ زدگی و خوردگی و برای بالا بردن استحکام و زیبایی از رنگ و آبکاری برای قطعات خزانه در داخل و بیرون آن استفاده می شود، در ضمن صفحات کامپوزیت نیز به عنوان پوشش داخلی (سقف، کف) خزانه برای داشتن ظاهری بهتر نصب می شوند و از بروز رطوبت و حشرات موذی جلوگیری می نماید.
تهویه هوا:

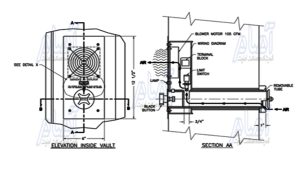

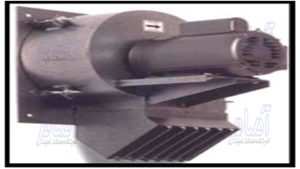

خزانه باید دارای یک سیستم تهویه هوای مناسب نسبت به مساحت آن، منطقه جغرافیایی و همچنین اشیائی که در آن ذخیره می شوند باشد، بهتر است با توجه ورود و خروج هوا دو عدد فن با فیلتر استفاده شود.
توصیه : تمامی فیلترها باید در سرویس دوره ای منظم سرویس شوند و همچنین در صورت لزوم با اسپری مخصوص اجزای موتوری فن و پره های آن شستشو شود، تمامی تجهیزات تهویه باید بر روی سقف تعبیه شود.
نکات برقی:
مسیر کابل ها و سیم ها در داخل خزانه می تواند به صورت روکار و یا توکار باشد، در خزانه های ثابت بهتر است تمامی مسیر های کابل ها و خطوط مخابراتی به صورت توکار باشد ولی نکته مهم این است که از لوله های خرطومی زره دار روکش دار در داخل دیوار استفاده شود تا در مقابل دستکاری زمان بیشتری را تحمل کند.
در خزانه های قابل مونتاژ ( ماژولار ) با توجه به اینکه قطعات این نوع خزانه ها قابل جدا شدن هستند و در صورت ایجاد شیار و یا سوراخ اضافه استحکام آن سازه کم می شود و باید به صورت روکار کار کرد و از سوراخ های از قبل تعبیه شده در پانل استفاده کرد و با استفاده از لوله های فلزی برای مسیر حرکت کابل ها امنیت کابل را بالا برد. دقت کنید تمامی لوله های فلزی باید از جنس فولادی ضد زنگ یا استیل ضد زنگ بدون درز( مانسمان ) باشد تا در مقابل هرگونه آسیب بالاترین کارایی را داشته باشد.
تمامی ادوات برقی باید دارای IP 65 و استاندارد EX باشد، زیرا به این دلیل که اگر مهاجم بخواهد با گازی که قابلیت اشتعال را دارد به صورت مخفیانه حمله کند جرقه ای که با زدن کلید ها ممکن است به وجود بیاید منجربه انفجار نگردد. باید یک کلید اظطراری ( قارچی قفلشو ) تعبیه شود تا در صورت حمله داخلی متصدی بتواند با زدن آن آلارم نفوذ را فعال کند، نکته مهم دیگر در این قسمت وجود روشنایی مناسب برای اتاق خزانه است که باید با در نظر گرفتن طول، عرض و ارتفاع دیوار ها مدار لومن مورد نظر را تامین کرد.
برق اضطراری :
در نظر بگیرید وجود یک UPS جهت تغذیه برق تجهیزات به کار رفته در خزانه برای زمانی که برق قطع می شود، با توجه به ابعاد خزانه در سیستم برقی خزانه نیاز است.
ادامه دارد …
